Máy nén khí Kobelco sử dụng 3 loại lọc chính bao gồm: lọc dầu, lọc gió, lọc tách dầu ( lọc phân ly)

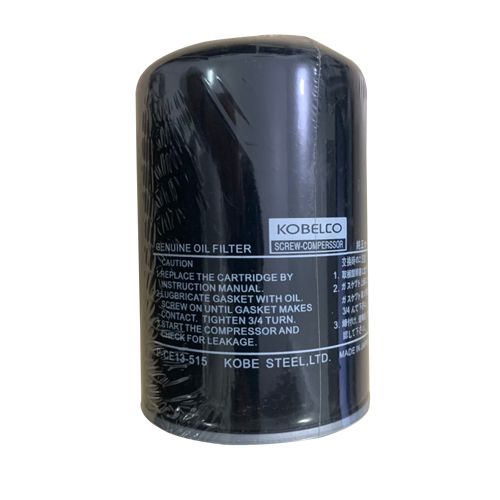

Lọc dầu Kobelco
Lọc dầu là một bộ phận có thiết kế đơn giản nhưng đóng vai trò rất quan trọng trong máy nén khí.
Lọc dầu được cấu tạo gồm có 3 phần chính:
1 – Van một chiều giữ cho dầu không chảy ngược khi hệ thống ngừng hoạt động, đảm bảo máy móc có sẵn dầu bôi trơn trong hệ thống khi khởi chạy lại.
2- Phần tử lọc: có chức năng lọc bỏ vã giữ các cặn bẩn, tạp chất trong dầu sinh ra do quá trình vận hành của máy. phần tử lọc này thường được làm từ giấy,nỉ…
3- Van an toàn; khi lọc dầu còn tốt van an toàn luôn đóng, nó chỉ mở khi lọc dầu quá bẩn dẫn đến bị tắc nghẽn, làm áp suất dầu tăng cao, đẩy lò xo làm cho dầu chảy trực tiếp vào hệ thống mà không thông qua lõi loc. điều này giúp bảo vệ các chi tiết khi thiếu dầu bôi trơn.
Ngoài những bộ phận chính này ra còn có các bộ phận khác như vỏ sắt, ron cao su…
Vai trò của lọc dầu trong máy nén khí Kobelco.
Bảo vệ máy nén khí:
Lọc dầu loại bỏ các tạp chất, bụi bẩn giúp cho dầu luôn sạch từ đó giúp cho máy nén khí họt động hiệu quả hơn, giảm thiểu hao mòn cơ khí do tạp chất gây ra.
Tối ưu hiệu suất vận hành:
Khi dầu nhớt sạch sẽ không có tạp chất, các chi tiết hoạt động trơn tru hơn. giảm thiếu đáng kể các ma sát cơ khí từ đó tăng tuổi thọ của các chi tiết kim loại.
Giảm áp lực cho hệ thống làm mát:
Khi dầu sạch cũng tăng đáng kể khả năng giải nhiệt của dầu cho hệ thống. máy nén khí sẽ mát hơn giúp máy sấy khi hoạt động hiểu quả hơn.
Lọc dầu bẩn ảnh hưởng thế nào đến máy nén khí.
Máy nén khi nóng hơn
Khi dầu bẩn khiến ma sát giữa các chi tiết cơ khi tăng lên, gây áp lực lên hệ thống làm mát. nóng hơn cũng gây hao tổn điện năng hơn.
Nguy cơ keo dầu, kẹt đầu nén.
Khi dầu bẩn trong thời gian dài, các tạp chất trong dầu nhiều nhưng không được loại bỏ bởi lọc dầu. nhiệt độ cao kéo đài sẽ làm dầu biến chất, tạo lên keo dầu tích tụ. nguy cơ kẹt đầu nén rất cao.
Gây áp lực cho máy sấy khí, làm phòng máy nóng hơn;
Khi lọc dầu máy nén khí bẩn khiến dầu nóng rất nhanh, nhiệt độ khí nén đầu ra tăng cao làm cho máy sấy hoạt động kém hiệu quả. máy nén khí và máy sấy hoạt động cường độ cao hơn khiến nhiệt độ trong phòng máy tăng cao.

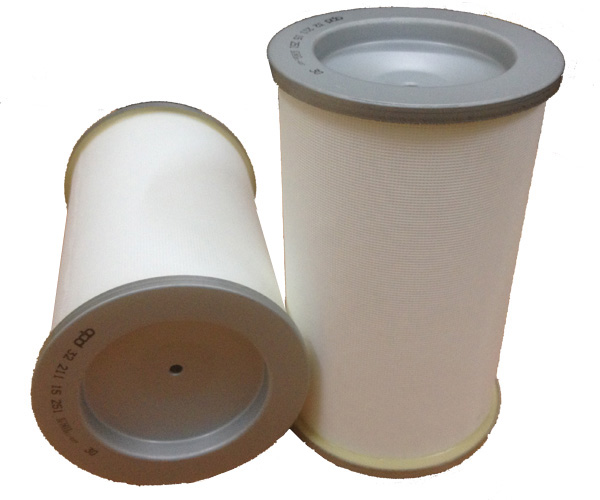

Lọc tách dầu Kobelco
Lọc tách dầu là gì?
Lọc tách dầu máy nén khí là bộ phận rất quang trọng trong máy nén khí. Nó giúp dầu tuần hoàn trong hệ thống, tránh sự hao hụt trong quá trình sử dụng, cũng như đảm bảo trong khí nén đầu ra không có lẫn hơi dầu trong đó, làm ảnh hưởng đến chất lượng khí nén.
Cấu tạo lọc tách dầu.
Lọc tách dầu gồm những phần chính như sau:
- Lõi lọc: Là phần quan trọng nhất trong lọc tách, thường được cấu tạo từ nhiều lớp sợi thủy tinh đan xen với nhau như sợi thủy tinh Borosilicate. Các lớp này có kích thước lỗ lọc khác nhau, được xếp theo thứ tự từ thô đến tinh để gom các hạt dầu nhỏ thành các giọt dầu lớn hơn.
- Vỏ lọc: vỏ lọc được làm từ hợp kim được thiết kế chắc chắn chịu được áp lực khí nén cao. lõi được gia cố lưới mắt bên trong và ngoài giúp cố định hình dạng và bảo vệ lõi lọc trước áp suất cao. được làm bằng hợp kim, thường khoan lỗ ( có lọc tách không khoan ) vành lọc thường mỏng và có độ nhẵn bề mặt cao. một số lọc tách còn được thêm ron amiang để đảm bảo khí nén không bị rò rỉ trong quá trình sử dụng.
Nguyên lý làm việc của lọc tách dầu.
– Tách bằng lực ly tâm.
-
- Sau khi ra khỏi đầu nén hỗn hợp khí và dầu đi vào bình tách với vận tốc và áp suất rất cao, được thiết kế xoáy tròn tạo ra lực ly tâm mạnh, dầu sẽ va vào thành bình xoáy xuống phía dưới đáy bình.
- Dầu có trọng lượng lớn hơn sẽ văng ra, va vào thành bình tách, rơi xuống đáy bình và được hút về lại trục vít để tái sử dụng.
– Tách bằng lõi lọc sợi thủy tinh.
- Dòng khí chứa một lượng sương dầu nhỏ còn lại sẽ đi qua lõi lọc tinh (làm từ nhiều lớp sợi thủy tinh đan xen).
- Nhờ hiện tượng ngưng tụ và va chạm, các hạt dầu li ti kết hợp lại thành những giọt dầu lớn hơn.
- Dầu này sẽ chảy xuống đáy lõi lọc (thường có một đường ống nhỏ gọi là đường hồi dầu) để hút lượng dầu này trở lại bình chứa.
Lọc gió máy nén khí Kobelco
Lọc gió máy nén khí cấu tạo rất đơn giản nhưng rất quan trọng trong hệ thống máy nén khí. nó đảm bảo không khí đầu vào không có bụi bẩn, dị vật. đảm bảo không khí vào đầu nén được đảm bảo.
Cấu tạo lọc gió máy nén khí
Lọc gió máy nén khí cấu tạo gồm có 3 phần chính:
– Vật liệu lọc thường được làm bằng giấy, sợi thuỷ tinh, giấy xenlulozo cao cấp có nếp gấp. Các nếp gấp này giúp tăng diện tích bề mặt tiếp xúc, cho phép giữ lại từ hạt bụi siêu nhỏ đến các hạt lớn mà không cản trở luồng khí.
– Khung lọc thường là lưới đục lỗ bao quanh thân lọc giúp cố định hình dạng, gia cố và định hình giúp các nếp gấp ổn định và chắc chắn.
-Gioăng làm kín thường làm ở đầu và cuối của lọc gió. có tác dụng làm kín khe hở của vỏ máy và lọc gió. đảm bảo 100% không khí đi qua lọc gió. tránh bụi bẩn lọt qua khe hoẻ vào buồng máy.
Vai trò của lọc gió máy nén khí.
Lọc gió loại bỏ bụi bẩn và dị vật, giúp bảo vệ hệ thống khí nén. giúp cho dầu máy khỏi bị nhiễm bẩn giúp hệ thống hoạt động hiểu quả hơn.
Nếu lọc gió bị nghẹt sẽ gây áp lực nên hệ thống, làm cho đầu nén quá tải, chạy nặng và tốn điện hơn. Làm giảm lưu lượng khí nén đầu ra. khiến nhiệt độ máy nén tăng bất thường.
