Bơm chân không vòng nước: Cấu tạo, nguyên lý hoạt động và ứng dụng trong công nghiệp

Bơm chân không vòng nước (Liquid Ring Vacuum Pump) là một trong những loại bơm chân không được sử dụng phổ biến nhất trong công nghiệp hiện nay. Thiết bị hoạt động dựa trên nguyên lý sử dụng một vòng chất lỏng (thường là nước) để tạo ra môi trường chân không, phục vụ cho các quá trình hút khí, khử khí, sấy chân không và nhiều ứng dụng sản xuất khác.

Nhờ khả năng làm việc ổn định, độ bền cao và khả năng xử lý khí có chứa hơi nước hoặc tạp chất, bơm chân không vòng nước được ứng dụng rộng rãi trong các ngành như thực phẩm, hóa chất, dược phẩm, giấy, điện lực và xử lý môi trường…

Lịch sử phát triển

Công nghệ bơm chân không vòng nước được phát triển từ đầu thế kỷ XX nhằm đáp ứng nhu cầu tạo chân không trong công nghiệp. Trải qua nhiều năm cải tiến, loại bơm này đã trở thành giải pháp đáng tin cậy nhờ thiết kế đơn giản nhưng hiệu quả.

Hiện nay, nhiều nhà sản xuất trên thế giới đã phát triển các dòng bơm vòng nước một cấp và hai cấp với khả năng tạo chân không cao hơn, tiết kiệm năng lượng hơn và phù hợp với các điều kiện vận hành khắc nghiệt.

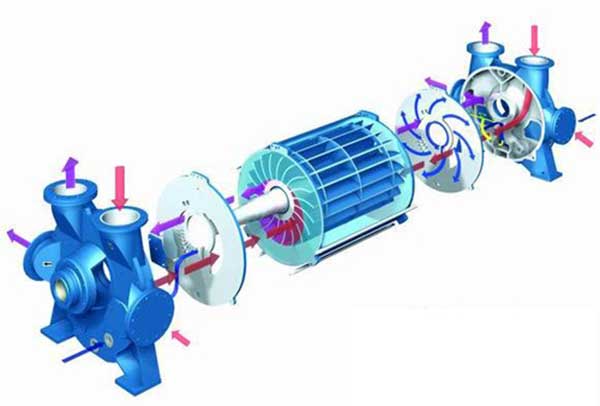

Cấu tạo của bơm chân không vòng nước

Một bơm chân không vòng nước cơ bản gồm các bộ phận chính sau:

Thân bơm

Là bộ phận bao bọc toàn bộ hệ thống bên trong, thường được chế tạo từ kim loại như thép không rỉ ( inox 304, inox 316) gang xám, gang cầu hoặc hợp kim chống ăn mòn cao để hoạt động được trong môi trường hoá chất.

Cánh bơm

Cánh bơm được lắp lệch tâm so với thân bơm. Đây là bộ phận tạo ra chuyển động của chất lỏng và khí trong quá trình vận hành.

Chất lỏng làm kín

Thông thường là nước sạch, tuy nhiên trong một số trường hợp có thể sử dụng dầu, dung môi, nước biển…

Cổng hút

Nơi khí hoặc hơi cần hút được đưa vào buồng bơm. Đầu còn lại kết nối với hệ thống cần môi trường chân không.

Cổng xả

Nơi khí sau khi được nén sẽ được thải ra ngoài hồi về bồn chứa để tái sử dụng cho chu trình tiếp theo. đây là hỗ hợp khí và chất lỏng.

Trục và ổ bi

Giúp truyền động từ động cơ tới cánh bơm và đảm bảo quá trình quay diễn ra ổn định.

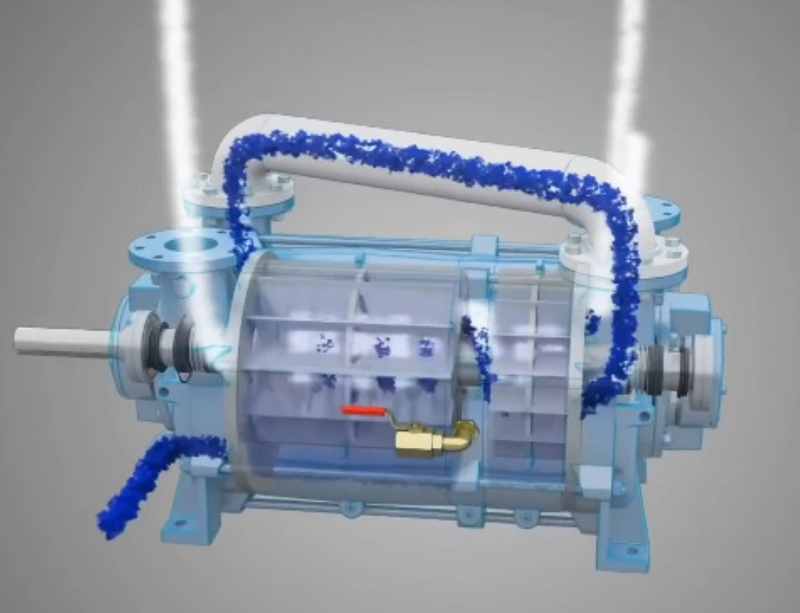

Nguyên lý hoạt động

Nguyên lý hoạt động của bơm chân không vòng nước dựa trên sự thay đổi thể tích của các khoang khí được tạo ra giữa cánh bơm và vòng nước. Từ đó tạo ra sự chênh lệch về áp suất, tạo ra môi trường chân không.

Giai đoạn 1: Hình thành vòng nước

Khi động cơ khởi động cánh bơm quay với vận tốc cao, với lực ly tâm được tạo ra nước sẽ bị  đẩy ra phía ngoài tạo thành một vòng nước khép kín có cùng tốc độ với cánh quạt. Do cánh bơm được lắp lệch tâm nên độ dày của vòng nước không đồng đều.

Giai đoạn 2: Hút khí

Tại vùng mà khoảng cách giữa cánh bơm và vòng nước tăng lên khoảng đó thể tích sẽ được tăng lên làm cho áp suất giảm xuống, làm cho khí từ hệ thống được hút vào buồng bơm.

Giai đoạn 3: Nén khí

Khi cánh bơm tiếp tục quay nó sẽ quay đến vùng có thể tích nhỏ hơn, khiến cho thể tích giảm dần và không khí bị nén lại. Áp suất tăng lên.

Giai đoạn 4: Xả khí

Khi áp suất khí đạt ngưỡng và đến lỗ xả. Hỗn hợp nước và khí nén sẽ được đẩy ra bên ngoài qua cổng xả và được tái sử dụng cho chu trình lặp lại liên tục.

Các loại bơm chân không vòng nước

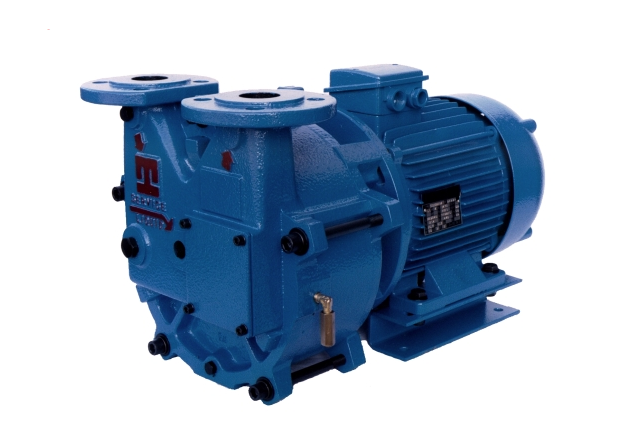

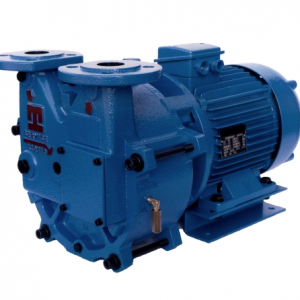

Bơm chân không vòng nước một cấp

Đặc điểm:

• Kết cấu đơn giản.
• Chi phí đầu tư thấp.
• Dễ bảo trì.

Ứng dụng:

• Hút chân không thông thường.
• Ngành giấy.
• Xử lý nước thải.

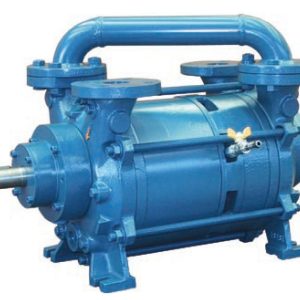

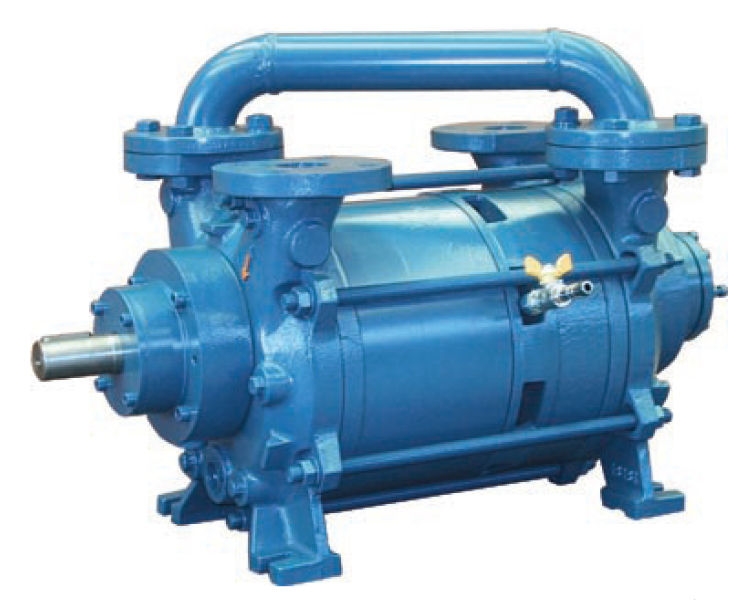

 Bơm chân không vòng nước hai cấp

Đặc điểm:

• Tạo độ chân không sâu hơn.
• Hiệu suất cao hơn.

Ứng dụng:

• Dược phẩm.
• Hóa chất.
• Sấy chân không.

Ưu điểm của bơm chân không vòng nước

Khả năng hút khí ẩm tốt

Đây là ưu điểm nổi bật nhất. Bơm có thể vận hành ổn định khi hút:

• Hơi nước
• Khí ngưng tụ
• Khí có độ ẩm cao

Độ bền cao

Do không có nhiều chi tiết ma sát trực tiếp nên tuổi thọ thiết bị thường kéo dài nhiều năm.

Làm việc liên tục

Bơm có thể vận hành 24/7 trong môi trường công nghiệp.

Ít rung động

Chất lỏng trong buồng bơm giúp giảm rung và giảm tiếng ồn đáng kể.

Khả năng chống cháy nổ

Do nhiệt độ vận hành thấp nên phù hợp với một số loại khí dễ cháy hơn so với các loại bơm khô.

Nhược điểm

Bên cạnh các ưu điểm, bơm chân không vòng nước vẫn tồn tại một số hạn chế:

Tiêu thụ nước

Nếu không có hệ thống tuần hoàn, lượng nước sử dụng có thể khá lớn.

Hiệu suất thấp hơn bơm khô

Một phần năng lượng bị tiêu hao để duy trì vòng nước.

Giới hạn độ chân không

Thông thường:

• Bơm một cấp đạt khoảng 33–100 mbar.
• Bơm hai cấp đạt khoảng 25–33 mbar hoặc thấp hơn tùy thiết kế.

Dễ bị đóng cặn

Nếu sử dụng nước cứng hoặc nước bẩn trong thời gian dài.

Ứng dụng trong công nghiệp

Ngành thực phẩm

• Đóng gói chân không.
• Cô đặc thực phẩm.
• Sấy thực phẩm.

Ngành dược phẩm

• Chưng cất chân không.
• Sấy nguyên liệu thuốc.
• Khử khí dung dịch.

Ngành hóa chất

• Thu hồi dung môi.
• Chưng cất hóa chất.
• Hút khí ăn mòn.

Ngành giấy

• Khử nước trong quá trình sản xuất giấy.
• Vận chuyển bột giấy.

Nhà máy nhiệt điện

• Hút khí trong bình ngưng.
• Tăng hiệu suất tua-bin hơi.

Xử lý môi trường

• Hệ thống xử lý nước thải.
• Thu gom khí sinh học.

Bảo trì và vận hành

Để bơm hoạt động hiệu quả cần:

Kiểm tra nước làm kín

• Duy trì lưu lượng nước ổn định.
• Đảm bảo nước sạch.

Kiểm tra ổ bi

• Bôi trơn định kỳ.
• Thay thế khi có dấu hiệu mòn.

Kiểm tra phớt trục

• Ngăn ngừa rò rỉ nước.
• Đảm bảo độ kín của hệ thống.

Vệ sinh buồng bơm

• Loại bỏ cặn bẩn.
• Ngăn ngừa ăn mòn.

Theo dõi thông số vận hành

• Áp suất hút.
• Nhiệt độ nước.
• Dòng điện động cơ.
• Độ rung.

Kết luận

Bơm chân không vòng nước là giải pháp tạo chân không đáng tin cậy, đặc biệt trong các môi trường có hơi nước, độ ẩm cao hoặc khí chứa tạp chất. Mặc dù hiệu suất và độ chân không không cao bằng một số công nghệ hiện đại như bơm trục vít khô hay bơm cánh gạt dầu, nhưng nhờ độ bền, khả năng vận hành liên tục và chi phí bảo trì thấp, bơm chân không vòng nước vẫn là lựa chọn hàng đầu trong nhiều ngành công nghiệp trên thế giới.
